Boolsche Algebra

Eine Variable kann sich nur in einem der Zustände $0$ oder $1$ befinden. Es gibt keine Zwischenschritte oder sonstigen Werte.
Durch diese starke Einschränkung lässt sich dieses System sehr gut auf elektrische Schaltungen übertragen.
Auch die Menge an verfügbaren Operationen ist entsprechend kleiner.

Verknüpfungen

Die Zeichnungen wurden mit folgendem Latex-Code generiert:

\documentclass{standalone}
\usepackage{circuitikz}

\begin{document}
	\begin{circuitikz}
		\node[european xnor port] {};
	\end{circuitikz}
\end{document}

Und anschließend mit einem Python Skript zu als Bilder gerendert.

import os
import fitz  # PyMuPDF

def convert_pdfs_to_images(directory, zoom=2.0):
    for filename in os.listdir(directory):
        if filename.endswith(".pdf"):
            file_path = os.path.join(directory, filename)
            pdf_document = fitz.open(file_path)
            for page_number in range(pdf_document.page_count):
                page = pdf_document.load_page(page_number)
                zoom_matrix = fitz.Matrix(zoom, zoom)
                pix = page.get_pixmap(matrix=zoom_matrix)
                image_filename = f"{os.path.splitext(filename)[0]}_page{page_number + 1}.png"
                image_path = os.path.join(directory, image_filename)
                pix.save(image_path)
                print(f"Saved {image_path}")

directory = os.getcwd()
convert_pdfs_to_images(directory, zoom=20.0)

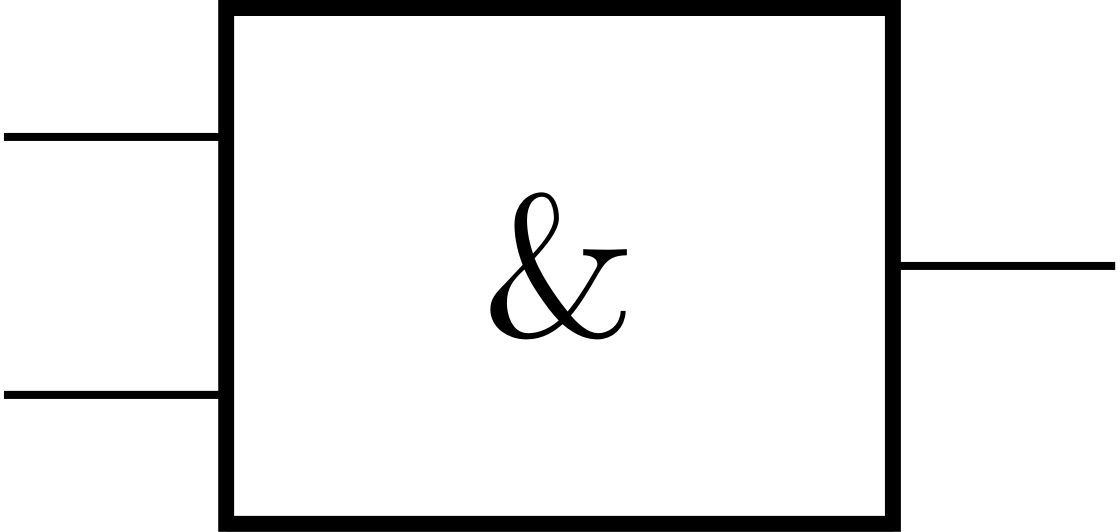

AND

Schreibweise: $Y=A\wedge B$
Resultiert nur in $1$ wenn beide Eingänge mit $1$ belegt sind.

A	B	$A\wedge B$
0	0	0
0	1	0
1	0	0
1	1	1

OR

Liefert $1$ wenn mindestens ein Wert $1$ ist

A	B	$A\vee B$
0	0	0
0	1	1
1	0	1
1	1	1

NOT

Negiert die Eingabe

A	$\neg A$
0	1
1	0

Weitere Gatter

Durch Kombination von UND, ODER und NOT können alle logischen Aussagen abgebildet werden. Man spricht auch von einem vollständigen “Vollständigen Boolschen System”

Es gibt noch weitere Gatter. Diese erfüllen zwar keine bisher unmöglichen Funktionen, bieten aber den Vorteil, dass sie in einer Schaltung nicht als Kombination von kleineren Teilen gebaut werden müssen.
Außerdem ist es teilweise möglich, die Grundbausteine mit ihnen abzubilden. So erhält man ein vollständiges Boolsches System das nur eine Art von Gatter benötigt.

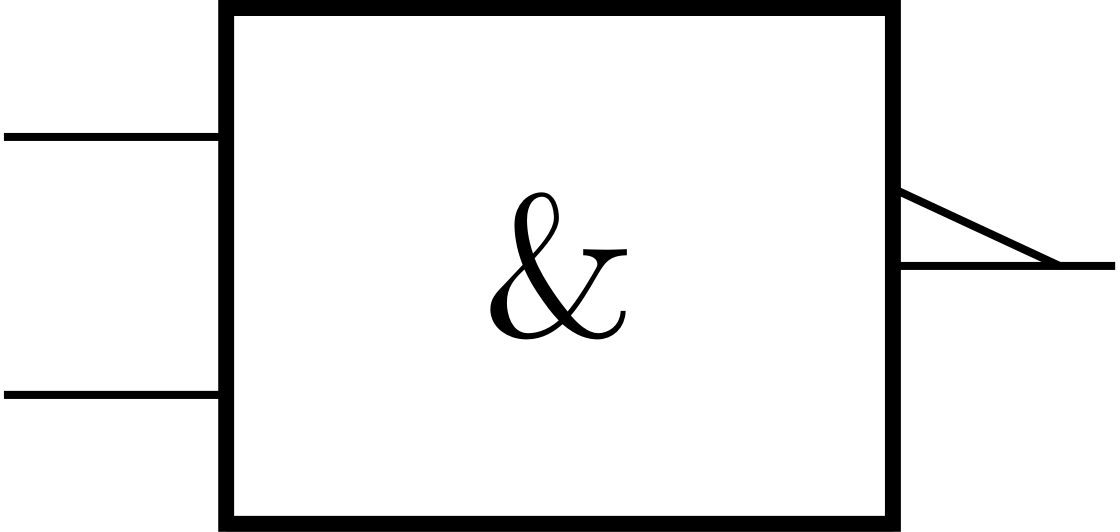

NAND

Ist das direkte Gegenstück zu AND. Die Ausgaben sind jeweils negiert, so dass immer das Gegenteil zu AND resultiert.

A	B	OUT
0	0	1
0	1	1
1	0	1
1	1	0

Da mit diesem Baustein die Funktion des NOT simuliert werden kann, ist das NAND alleine ausreichend um jegliche Schaltung zu konstruieren
Dies kann eventuell sogar mit weniger Gattern gelingen, als wenn man die Klassischen verwendet. In manchen Fällen ist es jedoch auch deutlich komplexer. Die Entscheidung zur Verwendung der Gatter kann also nicht allgemein getroffen werden.

NOR

Ist das Gegenteil zu OR.

A	B	OUT
0	0	1
0	1	0
1	0	0
1	1	0

NOR ist wie NAND ebenfalls vollständig.

XOR

Das exklusive Oder gibt nur dann wahr aus, wenn exakt eine Eingabe wahr ist.

A	B	OUT
0	0	0
0	1	1
1	0	1
1	1	0

XNOR

Ist das Gegenteil zu XOR
Die Schaltung gibt also genau dann $1$ aus, wenn beide Eingaben übereinstimmen.

A	B	OUT
0	0	1
0	1	0
1	0	0
1	1	1

Rechenregeln

• UND vor ODER
• Klammern wie in der herkömmlichen Mathematik
• Kommutativgesetz
  $a\wedge b\wedge c=c\wedge a\wedge b$
  $a\vee b\vee c=c\vee a\vee b$
• Assoziativgesetz
  $a\wedge (b\wedge c)=(a\wedge b)\wedge c$
  $(a\vee b)\vee c=a\vee (b\vee c)$
• Distributivgesetz
  $a\vee (b\vee c)=a\vee b\vee a\vee c$
  $a\wedge (b\wedge c)=a\wedge b\wedge a\wedge c$
  Bemerkenswert ist, dass das Distributivgesetz für beide Rechenoperationen gleichermaßen gilt.

Schreibweise

Wie die Multiplikation ist bei Boolscher Algebra das UND implizit.
Die Aussagen $a\wedge b\vee c\wedge d$ und $abcd$ sind logisch identisch.

Ebenfalls gibt es mehrere Varianten um Negation darzustellen.
$\neg a=\overline{a}$
Sie kann durch Negationssymbol $\neg$ oder Überstrich gekennzeichnet sein.
Zu beachten ist, dass die beiden folgenden Ausdrücke NICHT identisch sind

$$\overline{a}\overline{b}\ne \overline{ab}$$

Der Unterschied wird offensichtlich wenn man die implizierten UND-Verknüpfungen explizit schreibt.

$$\overline{a}\wedge \overline{b}\ne \overline{a\wedge b}$$

Erweiterungsregeln

• $a=a\vee a=a\vee a\vee \cdots \vee a$
• $a=a\wedge a=a\wedge a\wedge \cdots \wedge a$
• $a\wedge \overline{a}=0$
• $a\vee \overline{a}=1$
• $a\wedge 0=0$
• $a\vee 0=a$
• $a\wedge 1=a$
• $a\vee 1=1$
• $a=\overline{\overline{a}}$

De-Morgansche Gesetze

Diese Regeln beschreiben den Zusammenhang AND, NOT und OR.
Sie sind grundlegend um Schaltungen gezielt nach einer Bestimmten Verknüpfungen umzuformen

$$\begin{array}{l}\overline{(A\vee B)}⟺\overline{A}\wedge \overline{B}\\ \overline{(A\wedge B)}⟺\overline{A}\vee \overline{B}\end{array}$$

Anwendung

2 aus 3 Schaltung

3 Gäste sitzen an der Bar, der Wirt soll nächstes Bier bringen, wenn mindestens 2 der Gäste ein leeres Glas haben.

Festlegung

4 Variablen $a;b;c;w$
$a;b;c$ als Eingabe, wobei eine $1$ bedeutet, dass das Glas leer ist.
$w$ als Ausgabe, wobei eine $1$ bedeutet, dass der Wirt die nächste Runde verteilen soll.

Bestimmung Schaltung

A	B	C	W
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	1
Die Tabelle wird für jede Kombinationsmöglichkeit der Eingaben ausgefüllt. Anschließend kann man alle Belegungen die zu $1$ führen disjunktiv vereinen.
Man erhält einen Ausdruck der exakt die Tabelle widerspiegelt.
Eventuell kann man diesen zusätzlich noch vereinfachen.

$$\begin{array}{l}w=\underline{abc}\vee \overline{a}bc\vee a\overline{b}c\vee ab\overline{c}\\ w=\underline{abc}\vee \overline{a}bc\vee \underline{abc}\vee a\overline{b}c\vee \underline{abc}\vee ab\overline{c}\\ w=ab\vee (c\overline{c})\vee ac\vee (b\overline{b})\vee bc\vee (a\overline{a})\\ w=ab\vee ac\vee bc\end{array}$$

Die Unterstreichung soll hier darauf hinweisen, dass der Term vervielfacht wurde. Da Rechenregeln und Erweiterungsregeln 1 gelten, ist die Umformung so erlaubt.

Benannte Schaltungen (2 Eingaben)

A	B	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7
$0$	$0$	$0$	$0$	$0$	$0$	$0$	$0$	$0$	$0$
$0$	$1$	$0$	$0$	$0$	$0$	$1$	$1$	$1$	$1$
$1$	$0$	$0$	$0$	$1$	$1$	$0$	$0$	$1$	$1$
$1$	$1$	$0$	$1$	$0$	$1$	$0$	$1$	$0$	$1$

A	B	Y8	Y9	Y10	Y11	Y12	Y13	Y14	Y15
$0$	$0$	$1$	$1$	$1$	$1$	$1$	$1$	$1$	$1$
$0$	$1$	$0$	$0$	$0$	$0$	$1$	$1$	$1$	$1$
$1$	$0$	$0$	$0$	$1$	$1$	$0$	$0$	$1$	$1$
$1$	$1$	$0$	$1$	$0$	$1$	$0$	$1$	$0$	$1$

Y0	Nullfunktion	$=0$
Y1	Und-Funktion	$=a\wedge b$
Y2	Sperr-Und / Inhibition	$=a\wedge \overline{b}$
Y3	Identität	$=a$
Y4	Sperr-Und / Inhibition	$=\overline{a}\wedge b$
Y5	Identität	$=b$
Y6	Antivalenz / XOR	$=a\ne b;(a\vee b)\wedge \overline{(ab)}$
Y7	Oder-Funktion	$=a\vee b$
Y8	NOR-Funktion	$=\overline{(a\vee b)}$
Y9	Equivalenz	$=ab\vee \overline{a}\overline{b}$
Y10	Negation	$=\overline{b}$
Y11	Implikation	$=a\vee \overline{b}$
Y12	Negation	$=\overline{a}$
Y13	Implikation	$=\overline{a}\vee b$
Y14	NAND-Funktion	$=\overline{ab}$
Y15	Einsfunktion	$=1$
